Qu’est-ce que l’efficacité d’un filtre ?
L’efficacité d’un filtre mesure sa capacité à retenir des contaminants. Elle peut être évaluée en indiquant le diamètre de la plus grande particule sphérique indéformable pouvant traverser le filtre, en précisant les conditions expérimentales du test de filtration (débit, pression, etc.). Les performances du filtre sont souvent exprimées en micromètres, une unité adaptée aux dimensions des polluants rencontrés en filtration industrielle. Cependant, plutôt que de fournir une valeur seuil unique, les fabricants communiquent généralement des taux de rétention pour différentes tailles de particules, ce qui est plus opérationnel.
Le rapport bêta (β)
Le rapport bêta (β) est calculé en comparant le nombre de particules d’une taille donnée présentes en amont du filtre (par unité de volume) au nombre de particules de même taille présentes en aval du filtre :
β=nombre de particules en amontnombre de particules en aval
Par exemple, si le filtre retient une particule sur trois de taille supérieure ou égale à 10 µm, le rapport β sera de 3. Si seulement une particule sur 300 traverse le filtre, le rapport β sera de 300. Plus le rapport β est élevé, plus le filtre est performant.
Conseil :
Certains fabricants calculent ce rapport non pas pour une taille de particule donnée, mais pour toutes les particules de diamètre supérieur à une taille donnée, ce qui conduit à une valeur plus élevée.
L’efficacité de filtration
Au lieu de parler de rapport β, de nombreux fabricants indiquent directement l’efficacité de rétention du filtre, exprimée en pourcentage. Ce nombre indique la proportion de particules retenues par le filtre et se déduit du rapport β comme suit :
E=(β−1β)×100
Par exemple, si un filtre reçoit un liquide contenant 5000 particules de 2 µm par mL et qu’après filtration, il ne reste plus que 50 particules par mL, le rapport β sera de 5000/50, soit 100. L’efficacité du filtre à 2 µm sera donc de (4950/5000)×100=99%.
Tableau récapitulatif :
Rapport β (pour une taille de particule donnée) |
Proportion de particules traversant le filtre |
Efficacité (%) |
|---|---|---|
| 2 | 1 particule sur 2 | 50 |
| 10 | 1 particule sur 10 | 90 |
| 20 | 1 particule sur 20 | 95 |
| 75 | 1 particule sur 75 | 98.7 |
| 100 | 1 particule sur 100 | 99 |
| 200 | 1 particule sur 200 | 99.5 |
| 1000 | 1 particule sur 1000 | 99.9 |
Conseil :
Les fabricants peuvent indiquer l’efficacité absolue ou l’efficacité nominale du filtre. Pour plus d’informations, consultez notre page dédiée.

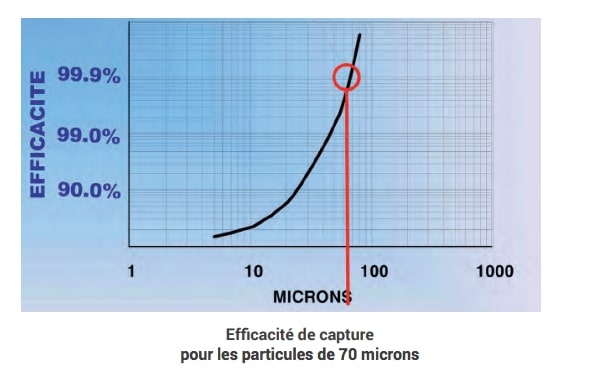

La courbe d’efficacité d’un filtre
La courbe d’efficacité d’un filtre montre que l’efficacité dépend de la taille des particules à filtrer : plus les particules sont grosses, plus le filtre les retient facilement. Par exemple, un filtre retenant plus de 99,9 % des particules de taille supérieure à 70 µm peut être utilisé pour une filtration quasi-totale de particules de 80 µm. Cependant, pour des particules de 50 µm, la qualité de filtration sera moindre.
